树莓派5串口调试
在完成一个物联网项目时，尝试以stm32作为数据采集设备，通过树莓派与stm32通信
配置
我们需要通过raspi_config禁止串口登陆以释放串口设备给程序使用，同时保留硬件串口

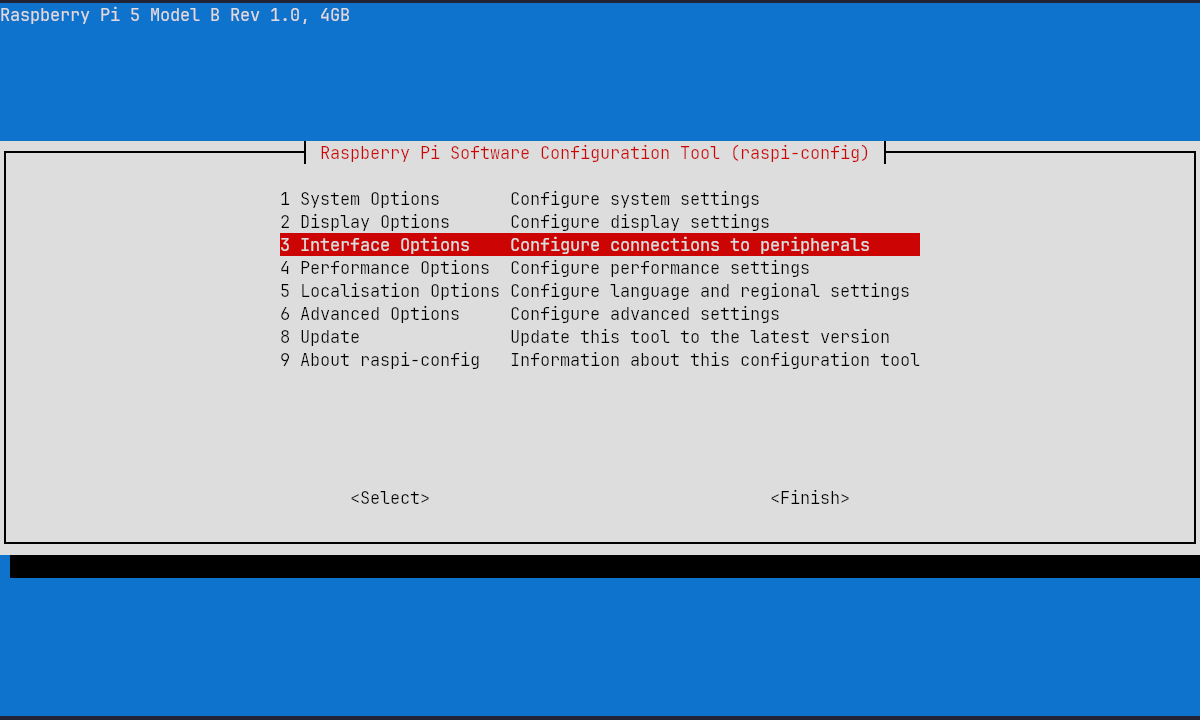

运行 sudo raspi_config，选择 Interface Options

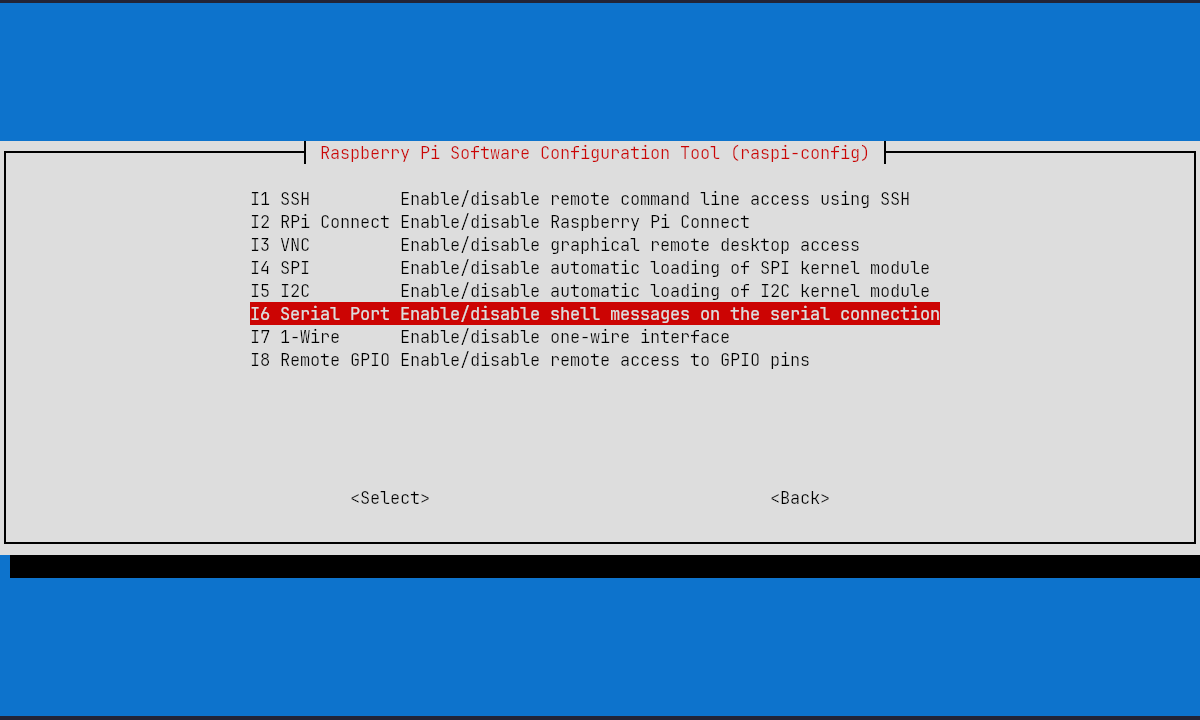

选择 Serial Port
随后在提示符 Would you like a login shell to be accessible over serial?下选择 No
在提示符 Would you like the serial port hardware to be enabled?下选择Yes
保存退出并重启树莓派
打开并编辑 /boot/firmeare/config.txt，将文件末尾修改如下：
[all]
dtoverlay=uart0-pi5若要使用其他次UART也可考虑禁用蓝牙控制器
问题
根据树莓派官网介绍：树莓派5包含5个PL011 UART，不包含mini UART，除 UART0外其他默认情况下禁用。
| ID | 类型 |
|---|---|
| UART0 | PL011 |
| UART1 | PL011 |
| UART2 | PL011 |
| UART3 | PL011 |
| UART4 | PL011 |
在树莓派上，一个 UART 通过 GPIO 14（发送）和 15（接收），即主UART。默认情况下，这也是 Linux 控制台可能存在的 UART
文档这里将树莓派5的主UART标为UART10，而后在介绍Linux设备时说：
| Linux设备 | 描述 |
|---|---|
| /dev/ttyAMA0 | UART0 |
| /dev/serial0 | 主UART0 |
| /dev/ttyAMA10 | 调试UART |
同时又在下面指出 /dev/serial0会通过符号链接指向 /dev/ttyAMA0(因为树莓派5不包含mini UART)
实际上，查看 /dev/可以看到：
$ ll | grep ttyAMA
lrwxrwxrwx 1 root root 8 May 6 23:03 serial0 -> ttyAMA10
crw-rw---- 1 root dialout 204, 64 May 6 23:15 ttyAMA0
crw-rw---- 1 root dialout 204, 74 May 6 23:07 ttyAMA10使用 /dev/serial0通常是一个安全的选择，但它似乎被错误指向了 /dev/ttyAMA10，这是板上SH1.0的3p端口。因此在调试UART时，若希望不禁用蓝牙连接而使用三针UART，应直接使用 /dev/ttyAMA0这个设备来访问UART0
程序
串口配置：
int configure_serial(int fd) {
struct termios options{};
if (tcgetattr(fd, &options) < 0) {
perror("获取串口属性失败");
return -1;
}
cfmakeraw(&options);
cfsetispeed(&options, B115200);
cfsetospeed(&options, B115200);
options.c_cflag |= (CLOCAL | CREAD); // 启用接收
options.c_cflag &= ~CSTOPB; // 1位停止位
options.c_cc[VMIN] = 0; // 接收最小字节数
options.c_cc[VTIME] = 10; // 超时 1 秒（单位0.1s）
if (tcsetattr(fd, TCSANOW, &options) < 0) {
perror("配置串口失败");
return -1;
}
return 0;
}接收线程，包含字节检测：
void* recv_thread(void* arg) {
(void)arg;
while (1) {
fd_set read_fds;
struct timeval timeout;
FD_ZERO(&read_fds);
FD_SET(serial_fd, &read_fds);
timeout.tv_sec = 1;
timeout.tv_usec = 0;
int retval = select(serial_fd + 1, &read_fds, NULL, NULL, &timeout);
if (retval == -1) {
perror("[recv] select error");
continue;
} else if (retval == 0) {
continue;
}
ssize_t read_bytes = read(serial_fd, recv_struct, sizeof(Recv));
if (read_bytes < 0) {
if (errno == EINTR) continue;
perror("[recv] read error");
continue;
} else if (read_bytes != sizeof(Recv)) {
fprintf(stderr, "[recv] 不完整数据 (%zd/%zu 字节)\n",
read_bytes, sizeof(Recv));
tcflush(serial_fd, TCIFLUSH);
continue;
}
printf("[recv] 收到%zd字节反馈数据\n", read_bytes);
}
return NULL;
}发送线程：
void* send_thread(void* arg) {
(void)arg;
while (1) {
// 从服务器获取数据
sync_from_remote();
if (control_container->mode == 1) {
code_light_groups_normal_mode(light_struct);
} else if (control_container->mode == 2) {
code_light_groups_smart_mode(car_mgr, light_struct);
} else {
printf("[send] Invalid mode\n");
sleep(1);
continue;
}
ssize_t written = write(serial_fd, light_struct, sizeof(Light));
if (written < 0) {
perror("[send] 写入失败");
} else {
printf("[send] 写入%zd字节\n", written);
}
tcflush(serial_fd, TCOFLUSH);
sleep(1); // 控制发送间隔
}
return NULL;
}主程序：
#include <pthread.h>
// ...
int serial_fd = -1;
int main()
{
// ...
// 打开串口0
if ((serial_fd = open("/dev/ttyAMA0", O_RDWR | O_NOCTTY)) < 0) {
perror("打开串口失败");
return -1;
}
if (configure_serial(serial_fd) < 0) {
close(serial_fd);
return -1;
}
pthread_t send_tid, recv_tid;
pthread_create(&send_tid, NULL, send_thread, NULL);
pthread_create(&recv_tid, NULL, recv_thread, NULL);
pthread_join(send_tid, NULL);
pthread_join(recv_tid, NULL);
close(serial_fd);
// ...
return 0;
}
